Проектирование и монтаж антидроновой защиты в СПб по СП 542.1325800.2024

ООО «Морские Комплексные Системы» проектирует и устанавливает защитные ограждающие конструкции (ЗОК) для промышленных предприятий, энергетической и логистической инфраструктуры. Защита предотвращает повреждение оборудования при попадании беспилотных летательных аппаратов (БПЛА).

Мы работаем в Санкт-Петербурге и Ленинградской области, выполняя полный цикл работ: от первичного аудита площадки до сдачи готового объекта и последующего обслуживания.

Проектирование антидроновой защиты ведется в строгом соответствии с требованиями СП 542.1325800.2024. Нормативный документ регламентирует расчет нагрузок, выбор материалов и способы крепления конструкций.

Инженерный подход базируется на нашем многолетнем судостроительном бэкграунде.

Защитный комплекс интегрируется в существующую инфраструктуру предприятия. Учитываем расположение трубопроводов, кабельных эстакад и резервуарных парков. Ограждение не блокирует проезд спецтехники и сохраняет маршруты эвакуации персонала.

Мы применяем антикоррозийные покрытия, рассчитанные на высокую влажность и солевую нагрузку, характерные для Северо-Западного региона.

Безопасность критической инфраструктуры: актуальные требования

24 августа 2026 года опубликован Указ Президента Российской Федерации № 604 «О мерах по обеспечению безопасности объектов критической инфраструктуры Российской Федерации».

Для владельца объекта это усиливает значение своевременной оценки рисков и подбора организационных и инженерно-технических мер безопасности.

Официальный текст Указа Президента РФ от 24.08.2026 № 604

Как работают защитные ограждающие конструкции

Ущерб от остановки НПЗ или выхода из строя электроподстанции может достигать миллиардов, а восстановление занимает годы.

Почему для таких задач мы применяем пассивные системы:

Надежность и предсказуемость. Физический барьер — один из рубежей защиты, который не зависит от обнаружения радиосигнала. Он снижает риск попадания БПЛА или его элементов в оборудование, резервуары или трубопроводы.
Легальность и простота. Системы радиоэлектронной борьбы (РЭБ) требуют разрешений ФСБ и Роскомнадзора. Установка защитных сеточных ограждений — это временные комплексы, для которых не нужны сложные бюрократические процедуры.
Выгода. Мы проектируем комплексные решения исходя из анализа рисков и особенностей объекта. Это позволяет защищать только нужные места, без лишних затрат.

Что включает комплексная антидроновая защита под ключ

Инженерное обследование промышленного объекта

Аудит и проектирование

Мы анализируем объект, находим уязвимые места (резервуарные парки, насосные станции, трубопроводы, системы связи) и рассчитываем нагрузки.

Наш инженерный отдел разработал уникальное ПО для расчета воздействия взрывчатых веществ на конструкцию ЗОК по действующим нормам.

Монтаж защитных сеточных ограждений на промышленном объекте

Высокотехнологичный монтаж

Установка антидроновой защиты и монтаж конструкций выполняются профессиональной бригадой, включая специалистов по высотным работам. Мы монтируем конструкции любой формы.

Инженерные варианты крепления защитной конструкции

Индивидуальные технические решения

В зависимости от особенностей площадки мы предлагаем варианты:

Каркасные системы с опорой на крышу или отдельно стоящие.
Разные способы крепления: пуш-анкеры, магнитные анкеры, контрфорсы.
Расстояние до защищаемого оборудования — до 50 метров.

Обслуживание и восстановление защитной конструкции

Эксплуатация и восстановление

Защитные ограждающие конструкции — это физический барьер, рассчитанный на предусмотренные проектом воздействия. Если БПЛА достигает конструкции, она выполняет предусмотренную функцию — снижает риск непосредственного повреждения защищаемого оборудования.

При повреждении элемента мы быстро заключаем новый договор на восстановление участка. Это позволяет поддерживать систему в рабочем состоянии.

Варианты инженерных решений

Конфигурация антидроновой защиты зависит от геометрии площадки, характеристик защищаемого объекта, расчетных воздействий и условий эксплуатации. ООО «МКС» разрабатывает стационарные и сборно-разборные решения для промышленных сооружений, транспортной инфраструктуры и судов. Финальная схема определяется после обследования и расчетов.

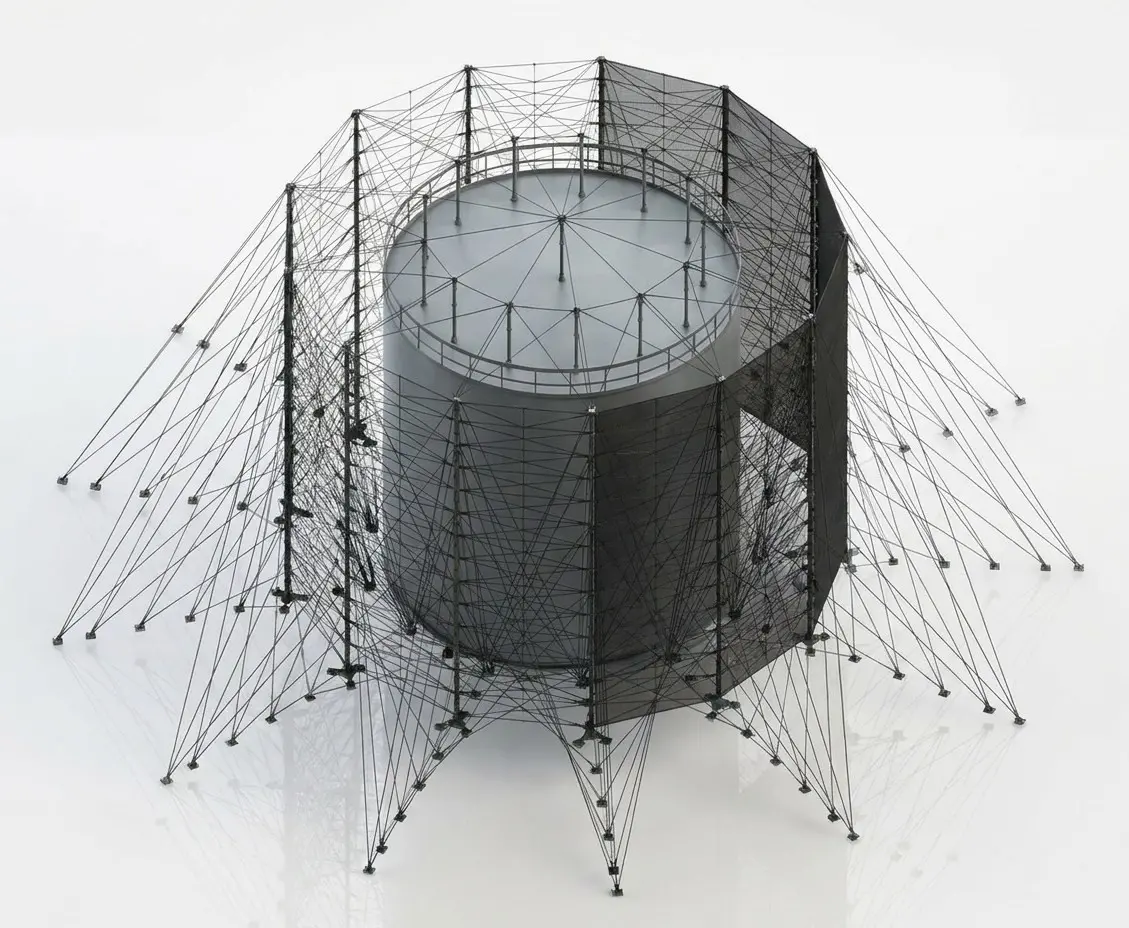

Независимая защитная конструкция на собственных опорах — Концептуальная визуализация

Независимый модульный защитный контур

Каркас устанавливается на собственные опоры и не передаёт нагрузку на защищаемое здание, резервуар или оборудование. Решение применяется, когда состояние существующих конструкций не позволяет использовать их как основание либо требуется самостоятельный внешний периметр.

Условия применения

Наличие площадки для опор и фундаментных блоков, расчет ветровых и динамических нагрузок, сохранение технологических проходов, подъездов и доступа к оборудованию.

Конструкция с опиранием на существующий объект

Часть элементов крепится к существующим металлоконструкциям, кровле или другим предусмотренным проектом опорным участкам. Такой вариант позволяет адаптировать защиту к плотной компоновке площадки, но требует обследования и подтверждения несущей способности конструкций.

Условия применения

Техническое обследование, проверка несущей способности, расчет узлов крепления, обеспечение доступа для обслуживания и восстановления элементов.

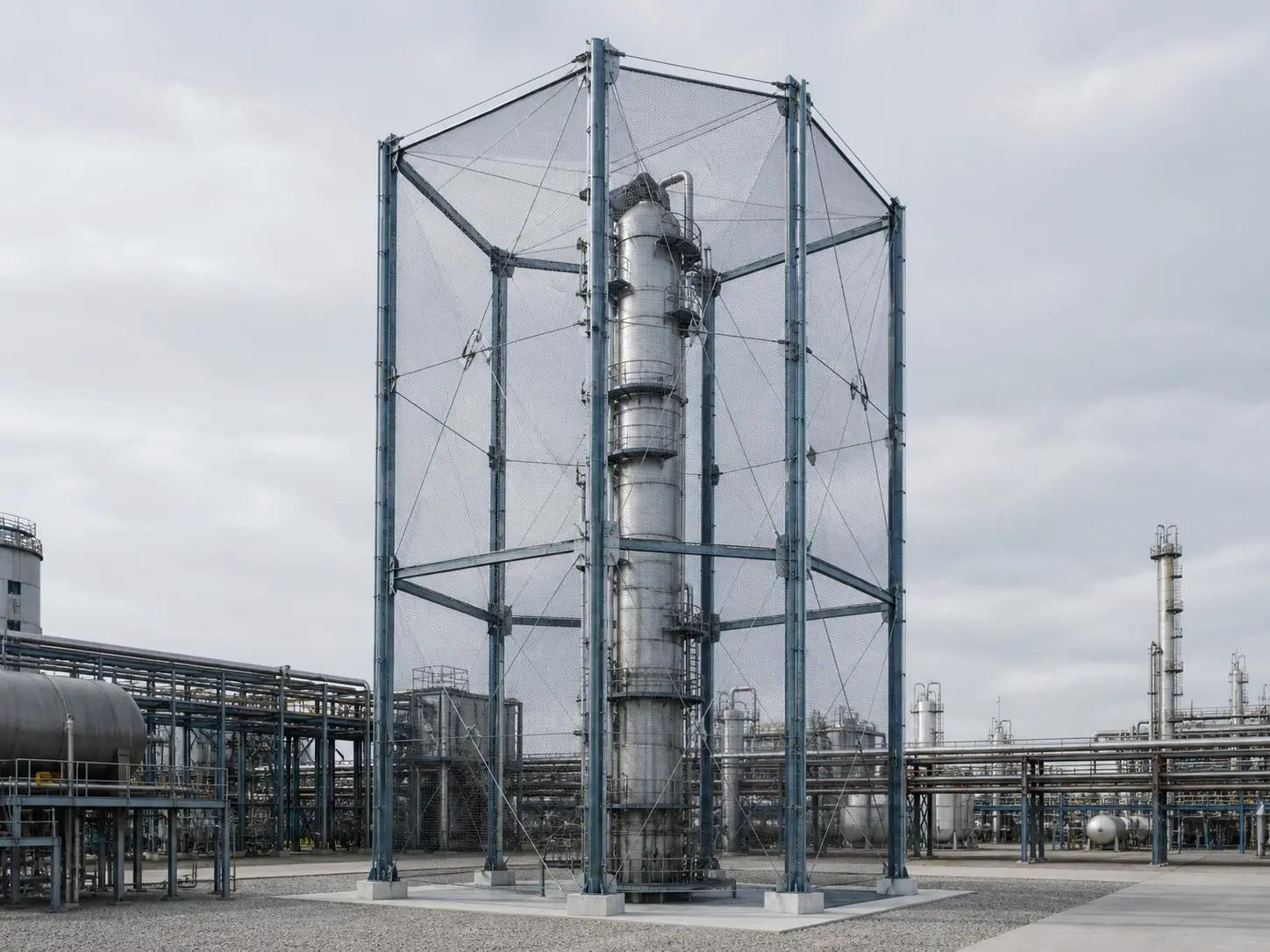

Сетчато-тросовая защита вертикального промышленного сооружения — Концептуальная визуализация

Сетчато-тросовая защита объектов сложной геометрии

Комбинация каркаса, сетчатых элементов и тросовых связей применяется для вертикальных сооружений, технологических колонн и участков, где типовой защитный контур невозможно разместить без учета сложной геометрии и действующих коммуникаций.

Условия применения

Индивидуальная компоновка, расчёт прогиба и безопасного расстояния, учёт климатических нагрузок, сохранение доступа к площадкам и коммуникациям.

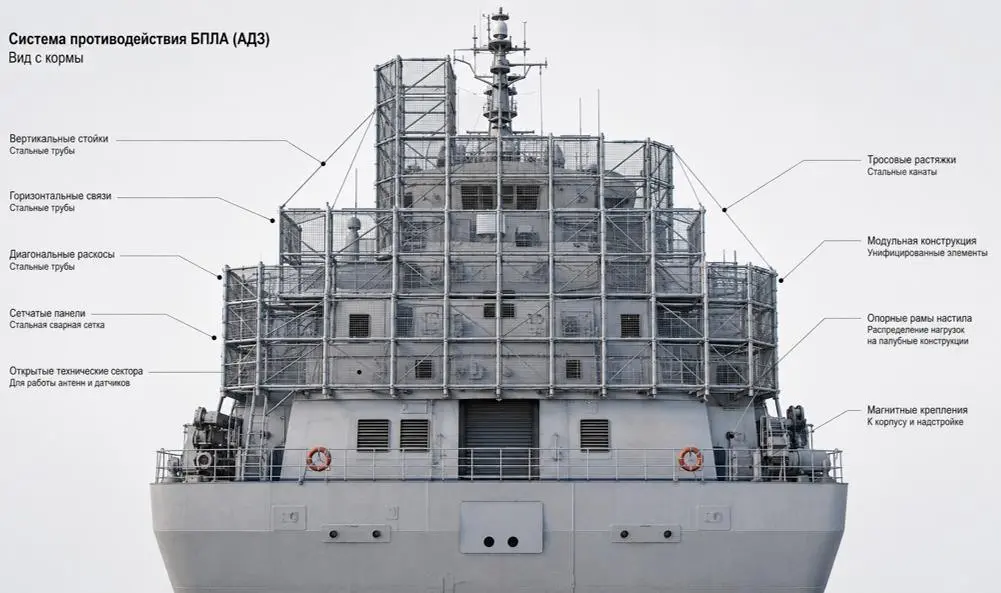

Пространственная защитная конструкция вокруг надстройки судна — Концептуальная визуализация

Модульная антидроновая защита судна

Сборно-разборная пространственная оболочка вокруг надстройки может формироваться на базе клиновых лесов, металлической сетки, тросовых связей и магнитной анкеровки без сварки и сверления корпуса. Компоновка должна сохранять доступ к зонам обслуживания и учитывать сигнально-отличительные огни, антенны, радиосистемы, обзорность, ветровые нагрузки, остойчивость и центр масс.

Условия применения

Обследование конкретного судна, расчеты прочности, ветровых нагрузок и остойчивости, проверка влияния на навигационные и радиотехнические системы, согласование с проектантом и эксплуатантом.

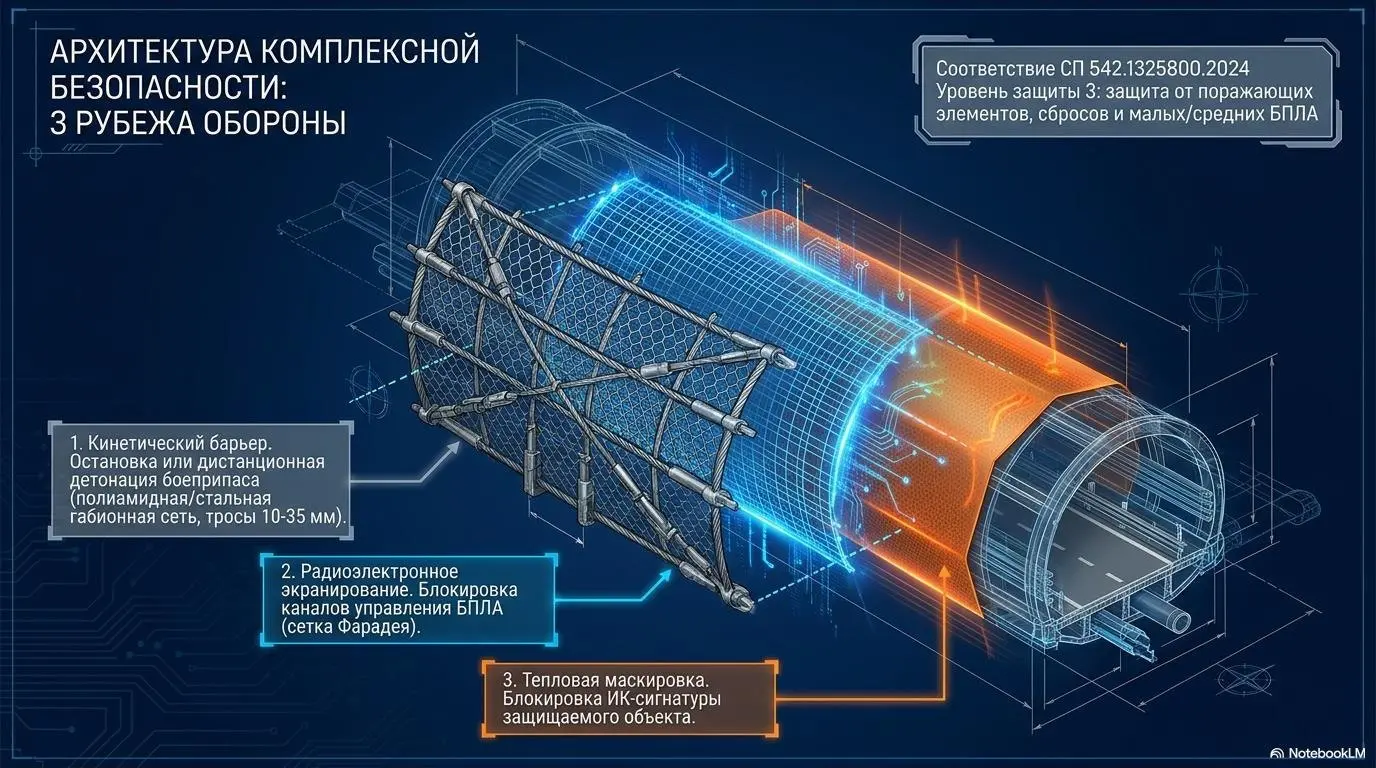

Проектная визуализация защищенного транспортного коридора — Концептуальная визуализация

Защищенные транспортные и технологические коридоры

Пространственный каркас с сетчатым заполнением формирует защищённый маршрут для транспорта, персонала или доступа к отдельным зонам. Конфигурация предусматривает требуемые габариты проезда или прохода, секционность, возможность локальной замены элементов и сохранение доступа к коммуникациям.

Условия применения

Расчет габаритов и нагрузок, привязка к трассе, обеспечение въезда, эвакуации и обслуживания, проверка оснований и опор.

Композитные противоосколочные панели — локальная защита критически важных узлов

В условиях повышенных требований к безопасности на стратегически важных объектах компания «МКС» предлагает эффективное решение для локальной защиты сооружений, технологического оборудования, шкафов управления, корпусных элементов, конструктивных узлов, трубопроводов и кабельных трасс от поражения осколками.

Продукция прошла необходимые испытания, подтвердившие её эффективность. Панели могут применяться для защиты критически важных узлов в условиях аварий, взрывов и механических разрушений.

Применение композитных материалов для защиты зданий и оборудования — мировая практика, позволяющая сочетать высокую прочность с относительно небольшим весом конструкций. Композитные противоосколочные пластины от «МКС» разработаны с учетом этих требований и могут быть интегрированы в существующие системы защиты объектов различного назначения.

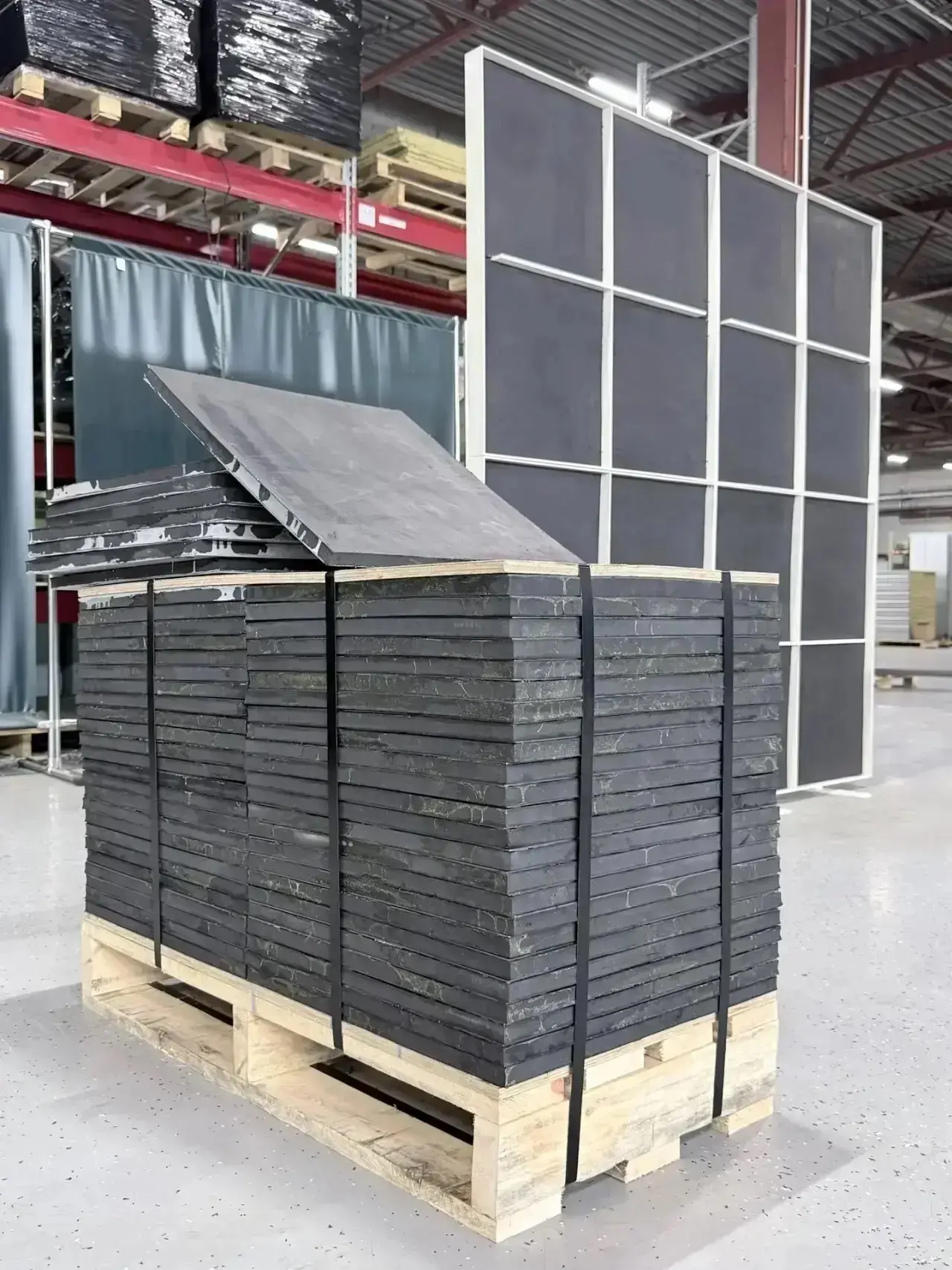

Модульный противоосколочный экран и комплект панелей ПКП

Модификация	Сертифицированный показатель	Толщина	Масса модуля	Применение
ПКП-750	класс С2; V50 непроб. не менее 750 м/с	22 мм	около 12,4 кг	шкафы автоматики, насосы, кабельные трассы и другие локальные узлы
ПКП-1300	класс С2; V50 непроб. не менее 1300 м/с	44 мм	около 25 кг	критические узлы и зоны с повышенным уровнем осколочной угрозы

Размер сменного модуля — 500 × 500 мм.

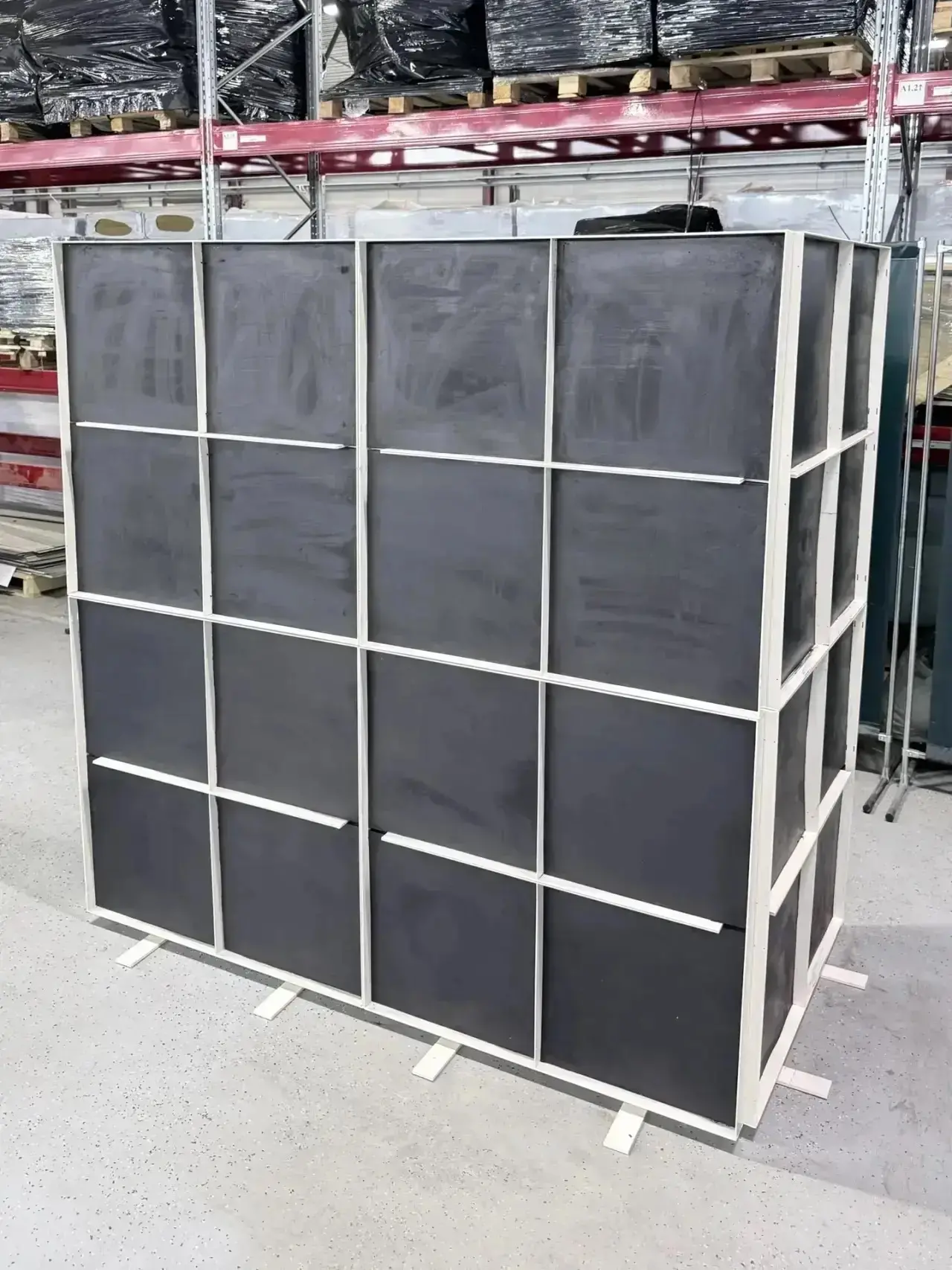

Собранная защитная стена из композитных противоосколочных панелей

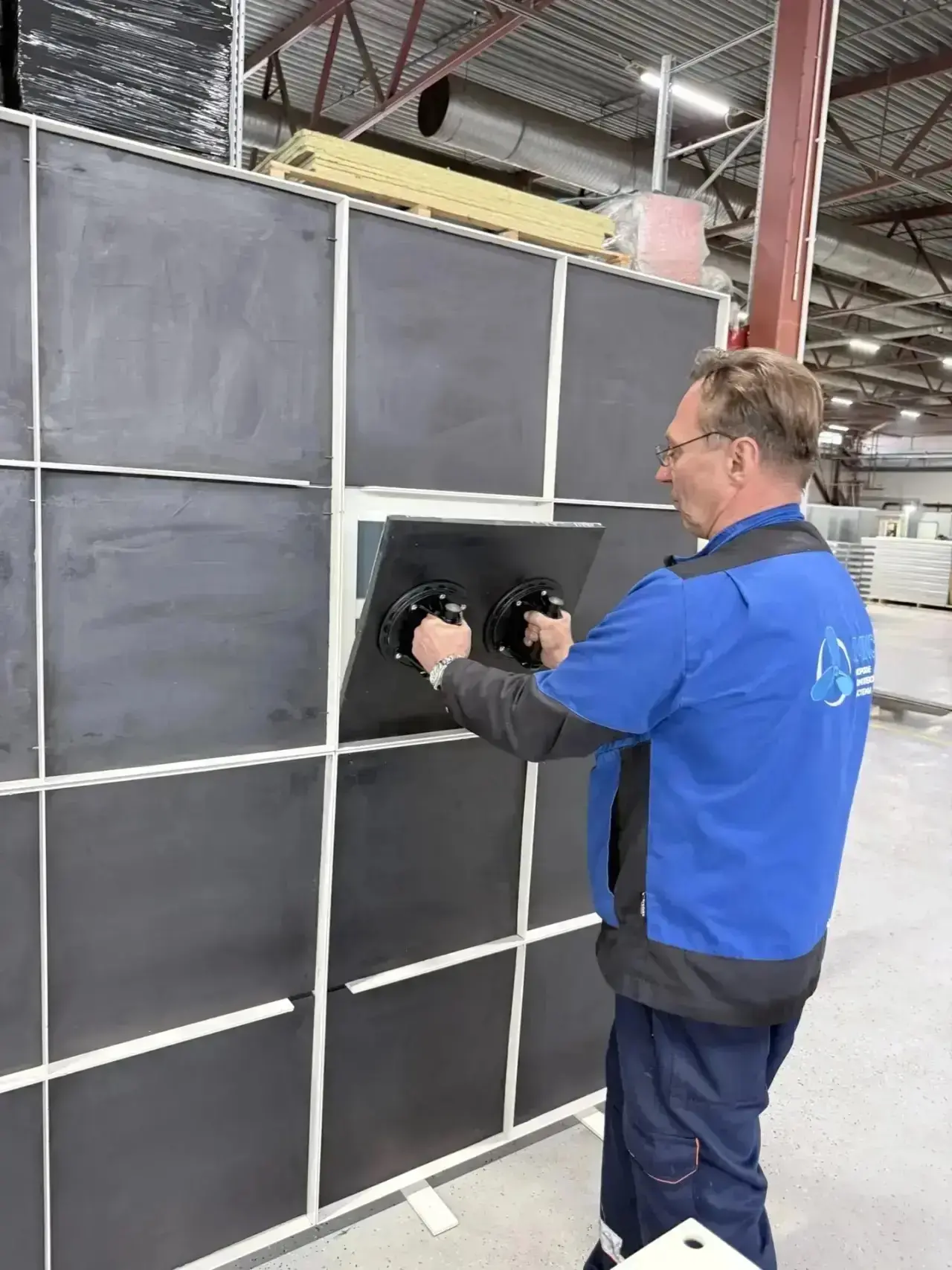

Установка сменной противоосколочной панели в модульный каркас

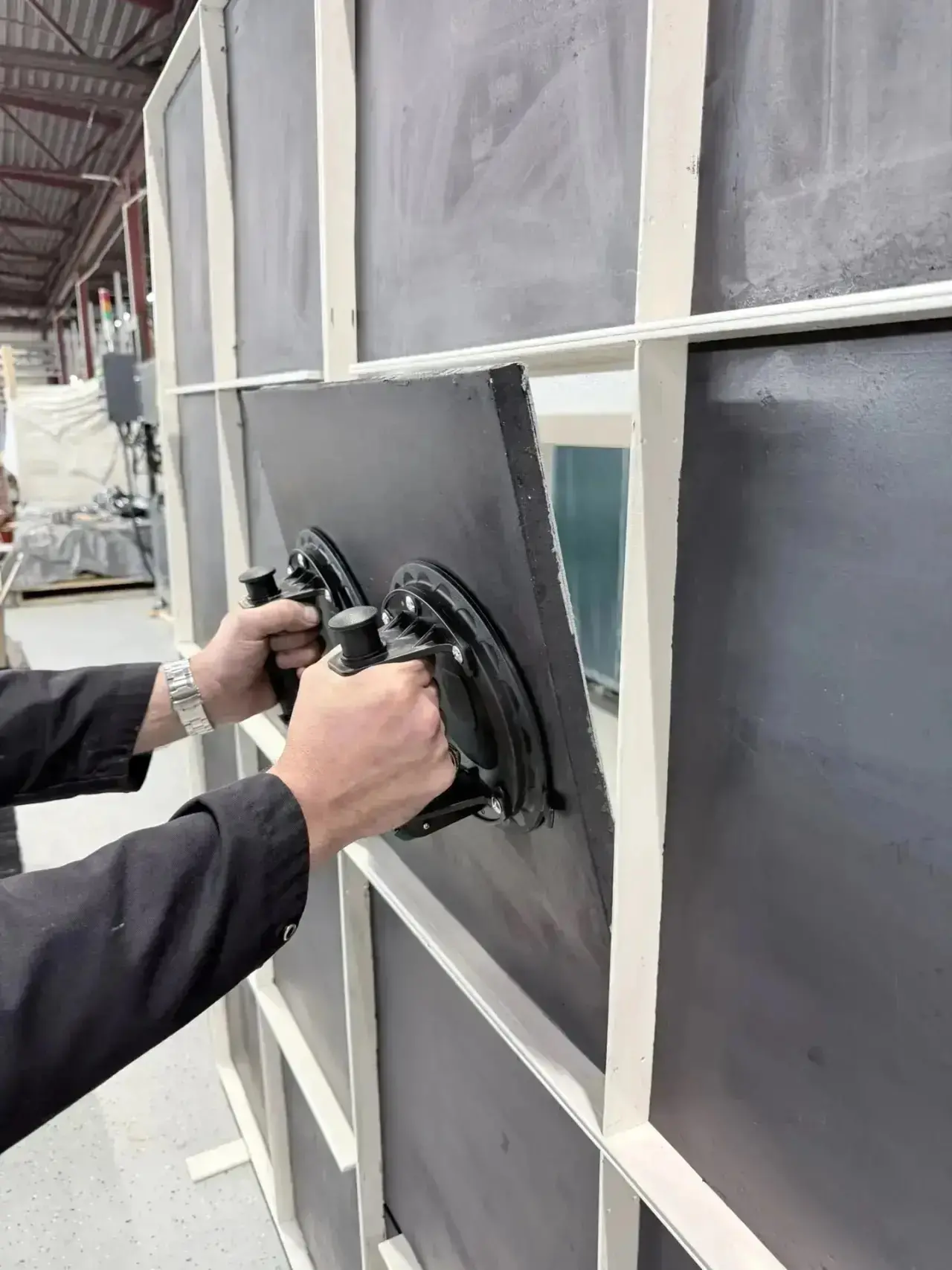

Демонтаж панели ПКП при помощи вакуумных захватов

Сертификация продукции

Обе модификации композитных противоосколочных панелей сертифицированы по ГОСТ 34286-2017, пункт 5.1.2, класс С2.

ПКП-750 — сертификат № РОСС RU.М2475.04АТСО.Н19984.

ПКП-1300 — сертификат № РОСС RU.М2475.04АТСО.Н19985.

Срок действия сертификатов: с 06.08.2026 по 05.08.2029.

Примеры реализации защитных конструкций

ООО «МКС» реализует защитные конструкции на промышленных объектах с учетом действующего технологического процесса, требований площадки и ограничений по раскрытию информации.

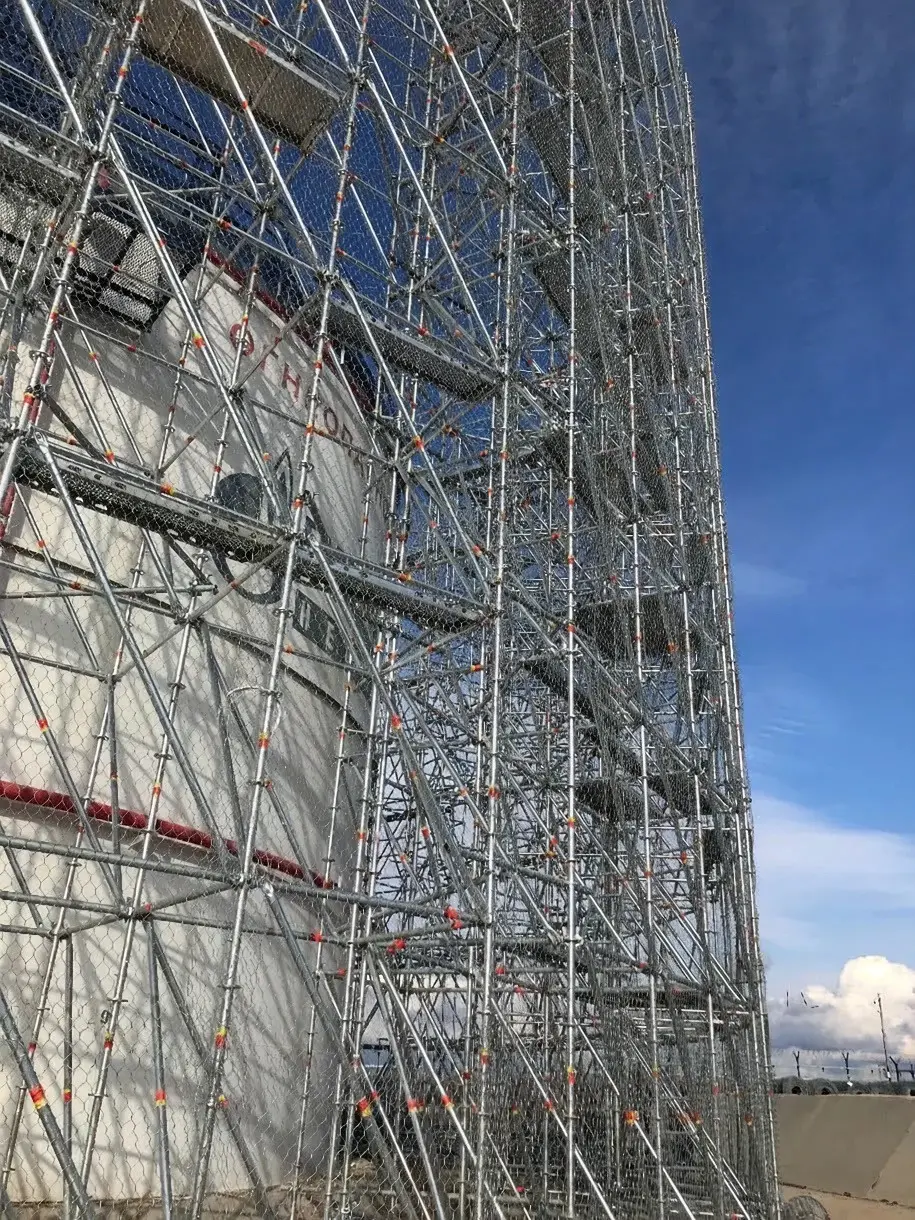

Защитный сетчато-каркасный контур вокруг промышленного сооружения

Защитный контур вокруг вертикального промышленного сооружения

Сетчато-каркасная конструкция формирует защитный объём вокруг сооружения и сохраняет доступ к технологическим участкам.

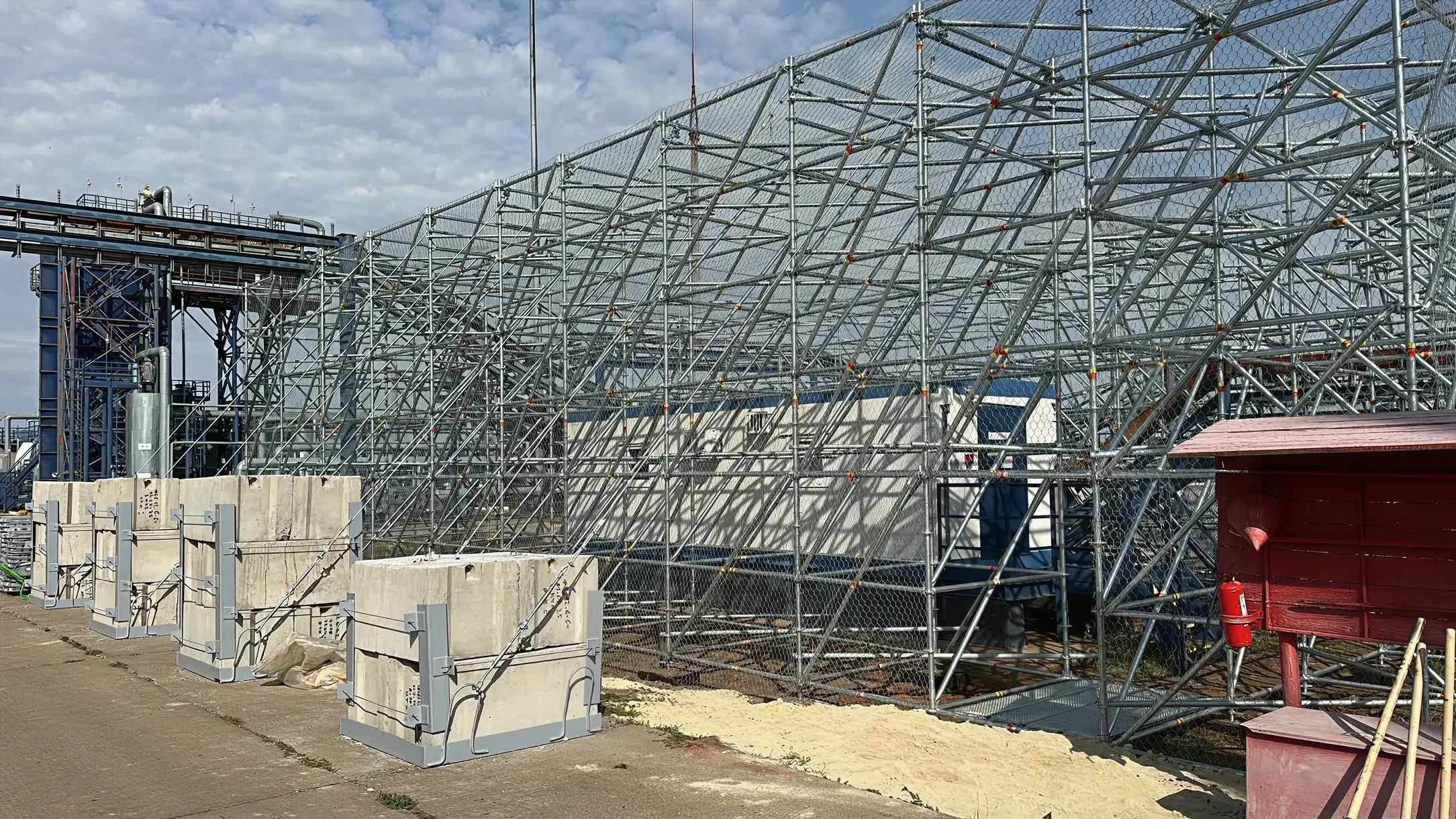

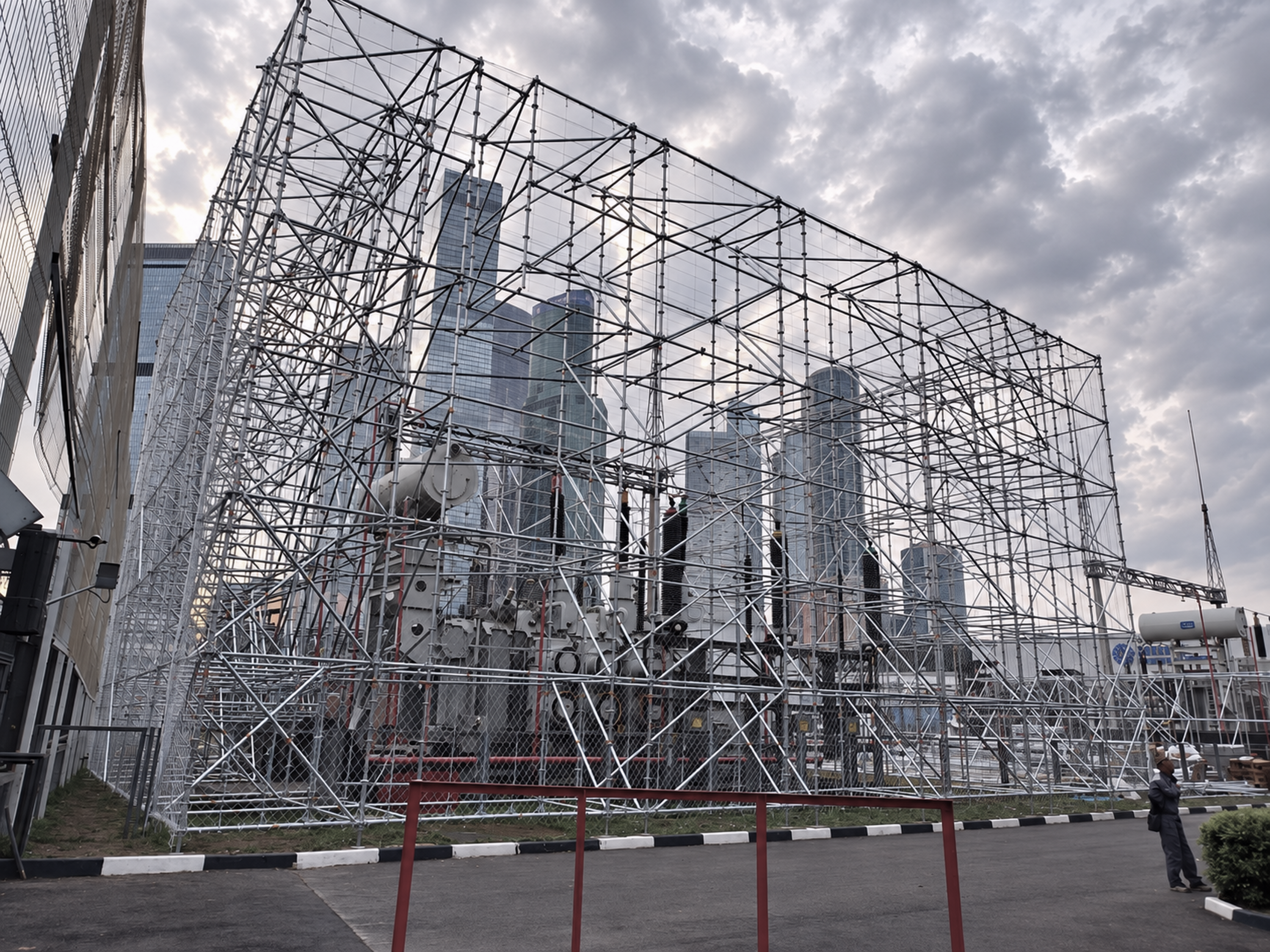

Самостоятельная модульная защитная конструкция на промышленной площадке

Самостоятельная модульная конструкция на фундаментных блоках

Защитный каркас возведен на собственных опорах без передачи основных нагрузок на защищаемое оборудование.

В целях соблюдения требований конфиденциальности мы не публикуем названия, местоположение и технические характеристики объектов. На изображениях представлены отдельные конструкции и фрагменты реализации защитных решений.

Инженерный подход МКС: почему пассивная защита (ЗОК) эффективнее РЭБ

Выбор между радиоэлектронной борьбой (РЭБ) и пассивными защитными конструкциями зависит от типа объекта и нормативных ограничений.

Защитные ограждающие конструкции формируют физический барьер, который гасит кинетическую энергию дрона и предотвращает осколочное поражение критических узлов.

В отличие от активных систем, механический барьер работает автономно 24/7 и не требует подключения к сетям электроснабжения.

Металлическая или полимерная сетка не создает радиопомех. Это критически важно для предприятий, где функционируют сложные системы автоматики, навигационный комплекс или средства диспетчерской связи.

Установка ЗОК отличается правовой простотой. Для монтажа сетчатого ограждения не требуется получение разрешений от Роскомнадзора, ФСБ или Государственной комиссии по радиочастотам (ГКРЧ), которые обязательны при развертывании систем РЭБ.

Сравнение эксплуатационных затрат (OPEX) показывает экономическую целесообразность пассивных решений.

Характеристика	Пассивная защита (ЗОК)	Активные системы (РЭБ)
Энергопотребление	0 кВт	От 2 до 15 кВт
Обслуживание	Плановый осмотр креплений 2 раза в год	Регулярное обновление ПО, калибровка антенн
Легальность	Не требует согласования частот	Требует разрешений Роскомнадзора и ФСБ
Влияние на инфраструктуру	Не влияет на радиосигналы	Риск подавления собственной связи и телеметрии
Защита от автономных дронов	Останавливает аппарат физически	Неэффективна против БПЛА без радиоканала

Эксплуатационная надежность: климат СПб и промбезопасность

Проектирование защитных систем в Санкт-Петербурге опирается на учет климатической специфики и строгих нормативов промышленной безопасности. Инженерный отдел МКС адаптирует каждый проект под специфику Северо-Запада.

Расчет климатических нагрузок
Санкт-Петербург относится ко 2-му снеговому и 2-му ветровому районам. Мокрый снег налипает на ячейки сетки, многократно увеличивая массу конструкции. Рассчитываем допустимое провисание полотна и закладываем необходимый запас прочности в опорные стойки, чтобы исключить обрушение каркаса зимой.
Совместимость с системами пожаротушения
Защитный барьер не должен перекрывать факел орошения установок пенного тушения на резервуарных парках. Предусматриваем технологические разрывы в сетке для беспрепятственной работы лафетных стволов и пожарных гидрантов.
Интеграция с молниезащитой
Установка масштабных металлоконструкций изменяет карту молниезащиты промышленной площадки. Мы проводим аудит существующих систем, рассчитываем новые зоны защиты и при необходимости интегрируем каркас ЗОК в контур заземления, предотвращая искрение во взрывоопасных зонах.
Морская антикоррозийная защита
Близость Финского залива обуславливает высокую влажность. Для защиты стальных элементов применяем многослойное лакокрасочное покрытие, аналогичное тому, что используем при окраске судовых надстроек. Это гарантирует сохранение прочности металла на протяжении десятков лет.

Варианты адаптации ЗОК под сложную геометрию

Промышленные объекты редко имеют правильную форму. Насосные станции, технологические колонны, эстакады трубопроводов требуют индивидуального подхода к размещению опор.

Мы разрабатываем стационарные и сборно-разборные комплексы, адаптируя их под любую конфигурацию площадки.

Для защиты масштабных сооружений применяются независимые каркасные системы. Опоры устанавливаются по периметру, а защитный контур выносится на расстояние от критического оборудования. Это исключает передачу ударной волны на защищаемый объект при детонации БПЛА. Если монтаж классических опор невозможен из-за плотной застройки, используются сетчато-тросовые решения.

Система растяжек закрепляется на существующих капитальных строениях, перекрывая большие пролеты без дополнительных вертикальных стоек.

Монтажный процесс в рамках действующего взрывопожароопасного производства накладывает ограничения на огневые работы. Для фиксации без применения сварки используются магнитные и пуш-анкеры, а также контрфорсы. Благодаря опыту работы на судостроительных верфях наши инженеры находят точки опирания там, где стандартные строительные методы неприменимы.

Мы также проектируем защиту для плавучих кранов, судов и портовой инфраструктуры, учитывая требования к остойчивости и парусности.

Этапы реализации проекта: от аудита до КМД

Создание эффективной антидроновой защиты требует последовательного выполнения инженерных и организационных процедур. Мы контролируем каждый этап, гарантируя соответствие итоговой конструкции утвержденному техническому заданию.

Аудит и сбор исходных данных
Инженеры выезжают на объект, проводят лазерное сканирование территории, фиксируют расположение коммуникаций и определяют уязвимые зоны для атак дронов.
Концептуальное проектирование
Разработка схемы расположения ЗОК, выбор типа сетки, расчет дистанции от барьера до оборудования, согласование концепции.
Разработка рабочей документации (КМ и КМД)
Точный расчет ветровых и снеговых нагрузок. Подготовка чертежей для производства металлоконструкций.
Производство и комплектация
Изготовление опор, подготовка тросов, нарезка защитных полотен, нанесение антикоррозийных покрытий.
Высокотехнологичный монтаж
Установка анкеров, сборка каркаса, натяжение сетки. Работы выполняют штатные бригады с допусками к высотным операциям.
Приемка и сдача в эксплуатацию
Инструментальная проверка натяжения тросов, контроль геометрии.

Техническая проверка: Инновационный инженерный центр ООО «МКС».

Материал проверен специалистами инженерного центра в части проектирования и расчёта защитных конструкций.

Дата актуализации: 21.10.2026.

Часто задаваемые вопросы

Является ли монтаж антидроновой сетки капитальным строительством?

Нет, защитные ограждающие конструкции классифицируются как временные сооружения или элементы инженерно-технического дооборудования.

Их монтаж не требует получения разрешения на строительство от органов ГАСН, что существенно ускоряет процесс внедрения.

Как сетка выдерживает снеговую нагрузку в Санкт-Петербурге?

При проектировании учитываются требования для 2-го снегового района. Мы рассчитываем сечение несущих опор и тросов с запасом на вес мокрого снега и льда.

Правильно подобранный размер ячейки и полимерное покрытие нитей снижают вероятность образования сплошной ледяной корки.

Не нарушит ли стальной каркас систему молниезащиты предприятия?

Любая металлоконструкция влияет на распределение потенциалов. Перед началом проектирования мы проводим анализ существующей системы молниезащиты.

Каркас ЗОК заземляется и включается в общую схему уравнивания потенциалов, исключая риск искрообразования.

Как обеспечить доступ пожарных расчетов к оборудованию под сеткой?

Конструкция проектируется с учетом требований пожарной безопасности. В сетчатом полотне предусматриваются проемы, быстросъемные модули или специальные ворота.

Это гарантирует беспрепятственный проезд техники, эвакуацию людей и возможность применения стационарных лафетных стволов.

Инженеры изучат генплан предприятия и подберут конфигурацию защитных конструкций с учетом ветровых нагрузок. Оставьте контакты для связи со специалистом.
